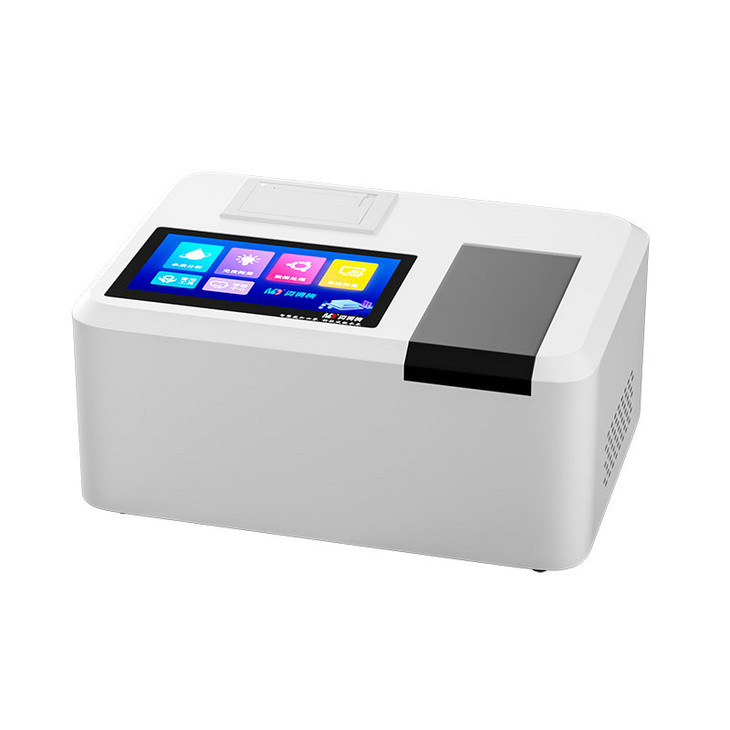

散射式光電濁度儀/光電濁度儀

一、濁度介紹
濁度，即水的混濁程度，由水中含有微量不溶性懸浮物質，膠體物質所致，ISO標準所用的測量單位為FTU（濁度單位），F(xiàn)TU與NTU（濁度測定單位）一致。制酒行業用EBC單位，1FTU=4EBC。

二、用途
光電濁度儀用于透明液體中含有微量不溶性懸浮物質，膠體物質，浮游微生物等進行定量測定的精密儀器，廣泛用于：
1、 飲用水：環保部門水質濁度測定
2、 工業用水測定：可用于了解電滲析，離子交換，超過濾等水處理過程中濁度的變化和終濁度值測定；
3、 制酒行業EBC濁度測試：啤酒廠制酒濁度終測定；
4、 其它：制藥工業，防疫部門、醫院臨床化驗等試劑、制劑濁度測定。

三、儀器外形、結構
1、光源 2、數顯窗 3、樣品室
4、拉桿 5、調零鈕 6、校準鈕
7、量程選擇鈕    8、電源開關

四、主要指標及技術參數
測量范圍 0-1.000 1-10.00 10-100.0NTU
小分辨率 0.001 NTU
準確度 ±5% F·S
工作環境溫度 0-35℃
電源電壓 220±20V，50HZ
外形尺寸 450×350×120

五、儀器工作原理、特點
1、 本儀器采用積分球式濁度測定原理：
一束平行光在透明液體中傳播，如果液體中無任何懸浮顆粒存在，那么光束在直線傳播時不會改變方向；若有懸浮顆粒、光束在遇到顆粒時就會改變方向（不管顆粒透明與否）。這就形成所謂散射光。顆粒愈多（濁度愈高）光的散射就愈嚴重。
如圖所示：燈源發出的白熾光經聚光鏡會聚后照射在針孔上；準直物鏡將針孔出射的光線變成一束平行度很好的平行光出射；平行光經樣品后分解成透過光和散射光（分別記為Tp）和Td），并進入積分球內。在積分球內壁上裝有二個光敏元件，它們分別接收透過光和散射光。透過光訊號經電路放大和處理后按下式顯示：
濁度=K×散射光通量/透過光通量= K×Td/Tp；K：比例常數
2、 測量值不受液體色澤影響：
假定樣品是無色的，進入液體的入射光通量為lo，出射光通量亦為1o。出射光通量、散射光通量和平行透過光通量三者關系為（不考慮比色皿的反射、吸收等）：
1o= Tp+ Td
如果樣品帶色，進入液體的入射光將部分被吸收，設液體透過率為T，此時出射光通量1o'、散射光通量Td'和平行透過光通量Tp'有關系。
1o'=T×1o Tp'=T×Tp Td'=T×Td
也就是說：無論透過光或散射光它們的強度都衷減了同一系數T。
此時濁度測量值仍將不變：
濁度=K×散射光通量/透過光通量=K×Td'/Tp'=K×T×Td/T×Tp=K×Td/Tp。
